文章出自:http://m.0769zd.cn 原創(chuàng)文章,如有抄襲,后果自負(fù)!

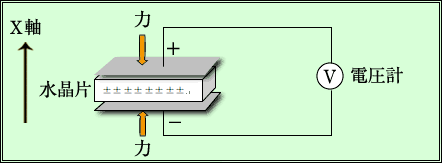

　　石英晶振是一個(gè)神奇的物種,從最初土里長(zhǎng)出的石英,慢慢演變成壓電系列電子元器件.這里先給大家普及一下壓電現(xiàn)象是一個(gè)怎么樣的原理.其實(shí),說(shuō)簡(jiǎn)單一點(diǎn),水晶就是壓電的結(jié)晶,在某方向上產(chǎn)生力量和電荷,這個(gè)就是壓電的現(xiàn)象.還有個(gè)就是反壓效果,在同一方向上的變形.如下圖所示.X軸(電軸)垂直截除的水晶片金屬電極上和按圖所示電荷產(chǎn)生.反過(guò)來(lái)象圖象一樣地一點(diǎn)點(diǎn)的加入力和水晶片被厚度方向收縮。

　　人造水晶廠在1977年日本人所建造.歷經(jīng)17年,終于在1994年通過(guò)獨(dú)特的技術(shù)開(kāi)發(fā)出人工水晶制造爐.稱(chēng)為鉑爐.鉑爐的開(kāi)發(fā)成功的解決了石英晶振水晶的缺陷,并且提升石英晶體水晶的質(zhì)量,及產(chǎn)量.此后,石英晶體水晶制作品便被廣泛應(yīng)用于各大電子產(chǎn)品.

一般的性質(zhì)
硬度	モース硬度7
比重	2.65×103kg/m3
屈折率	(波長(zhǎng)589.3nmに対して) 1.5443 (常光線) 1.5534 (異常光線)
結(jié)晶系	三方晶系
化學(xué)組成	Sio2
誘電率	4.5
転移溫度	573℃
溶解性	フッ素化合物に溶解

　　在早期,1905年意大利的George Spezia也曾經(jīng)培養(yǎng)過(guò)人造水晶,這個(gè)事件是人造水晶開(kāi)始培養(yǎng)的開(kāi)端.而后便開(kāi)始在1953年的日本山梨大學(xué)研究,在高壓中培育爐中改良先前的技術(shù).蒼天不負(fù)有心人,不久之后培育技術(shù)也提升了不少.石英晶振制造水晶初步溫度培養(yǎng)技術(shù)穩(wěn)定后便在1959年開(kāi)始培養(yǎng)工業(yè)化的石英水晶,以至于現(xiàn)在稱(chēng)之為工業(yè)級(jí)晶振.

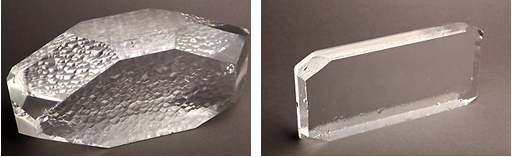

　　人造水晶,是根據(jù)水晶的堿性溶液的溶解度,利用溫度培養(yǎng).(高溫是在水晶高溫,高壓的氣氛中培育的,被稱(chēng)為水熱合成法的方法培育.)培養(yǎng)爐滅菌鍋被稱(chēng)為壓力容器,其中鈉2CO3和NaOH等堿性溶液填充之后升溫超臨界狀態(tài)水晶培養(yǎng).在嘗試上部在低溫下保持低溫和在高溫、高壓下熔化的原料從溶液的對(duì)流下向上部移動(dòng),在種結(jié)晶上析出培育人造水晶.適用于用途,培育條件,種結(jié)晶的方位及尺寸,根據(jù)形狀、尺寸和特性的不同的人工水晶.在充分的管理下培育的人造水晶,形狀和尺寸控制均勻的質(zhì)量.

　　種結(jié)晶的方位,是考慮到水晶振動(dòng)子制造的經(jīng)濟(jì)效果決定.Z切割和r切割的種結(jié)晶被培養(yǎng)的人造水晶,周波數(shù)高帶寬使用厚失誤的振動(dòng)和填報(bào),中間周波數(shù)頻帶的輪廓振動(dòng)的振動(dòng)子制造.X軸旋轉(zhuǎn)的種結(jié)晶被利用了低頻率頻帶的伸縮振動(dòng)和彎曲振動(dòng)的水晶振動(dòng)子.同時(shí),培育結(jié)晶的種子結(jié)晶的表面被異物構(gòu)成的海龍被稱(chēng)為薄層形成的結(jié)晶的質(zhì)量造成了巨大的影響.
　　石英晶振之人工水晶的總結(jié)評(píng)價(jià):人工水晶的缺陷困及雜質(zhì)量生長(zhǎng)速度快,添加物,原料等受到影響.特別是成長(zhǎng)速度對(duì)紅外吸收系數(shù)(α：與Q值和相關(guān))影響到了與人工水晶特性的人工水晶的重要特性.成長(zhǎng)速度快和阿爾法增加(Q值下降),在速度的特性產(chǎn)生波動(dòng)初期的人造水晶質(zhì)量指標(biāo).水晶振動(dòng)子的Q值,5次試唱バトーン5 MHz振動(dòng)子水晶片保持和振動(dòng)子制造上的各種條件的波動(dòng)的影響難以,那個(gè)Q值人造水晶本身的內(nèi)部損失更準(zhǔn)確地反映使用了.但是.這個(gè)方法是需要直徑的大的水晶片.是從Z域無(wú)法制造的振動(dòng)子.根據(jù)振動(dòng)子制造的Q值的測(cè)量.為必要的時(shí)間和勞力.現(xiàn)在根據(jù)紅外吸收系數(shù)α測(cè)量的方法被采用的方法被采用.

　　這個(gè)方法有在微小領(lǐng)域的測(cè)量可能可以根據(jù)成長(zhǎng)的變化也簡(jiǎn)單地測(cè)量的優(yōu)點(diǎn)估計(jì)值的C以上的人工水晶,是與優(yōu)質(zhì)的天然水晶同等的頻率溫度特性,這種結(jié)晶適合于高頻率頻帶的高質(zhì)量振蕩子等.在培養(yǎng)工程的條件被管理的同樂(lè)途內(nèi)的α的偏差是非常少的從特定的制造樂(lè)途提取的樣品的時(shí)候在樂(lè)途內(nèi)選擇最大的水晶.其原因是,α的成長(zhǎng)速度成正比,所以Z尺寸最大的結(jié)晶是在同一樂(lè)途表示α的最大值(最低的Q值).

正在載入評(píng)論數(shù)據(jù)...

上一篇：KDS晶振輝煌歷程

下一篇：有關(guān)于石英晶振設(shè)計(jì)PCB板布局注意事項(xiàng)

此文關(guān)鍵字：石英水晶振蕩子石英晶體

2020年天天噪夜I视频在线I午夜电影久久久I国产妖艳同性TS性刺激I成人av一二三区I91午夜电影I久久久久久11I91性情网站I午夜男人天堂I视频在线在亚洲I91|九色|POnY熟妇I久久国产精品波多野结衣AVI超碰最新上传Ixxxx亚洲

泰河盛電子
Dong TaiHe Electronic

技術(shù)支持

晶振最新行情

石英晶振始祖的由來(lái)

相關(guān)資訊

泰河盛電子

姓名：
郵箱：
正文：

2020年天天噪夜I视频 在线I午夜电影久久久I国产妖艳同性TS性刺激I成人av一二三区I91午夜电影I久久久久久11I91性情网站I午夜男人天堂I视频在线在亚洲I91|九色|POnY熟妇I久久国产精品波多野结衣AVI超碰最新上传Ixxxx亚洲
