一、圓柱形晶振安裝工藝要求：
    1、如圖1，在插件時圓柱形晶振需臥貼于線路板面上，不能離空。
    2、如圖2，晶振主體臥在板上的絲印內，緊貼PCB板，晶振主體不能超出絲印范圍。
    3、如圖3，打適量黃膠水在晶振與PCB板之間，將晶振固定在PCB板上。

圖1 晶振主體臥貼

圖2 晶振主體臥在

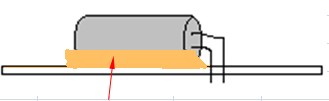

圖3 打適量黃膠水在晶振與PCB板之間

二、扁平狀晶振安裝工藝要求：

1、如圖4，安裝扁平狀晶振時，晶振的底部要緊貼于線路板面上，不能離空。

圖四扁平狀晶振底部要緊貼線路板面

石英晶體的心臟部件為石英晶片，它隨晶體頻率的增加而變薄，因此對于中、高頻晶體在使用、運輸過程中應避免發生劇烈沖擊和碰撞。以防因晶片破裂而造成產品失效。

注意：石英晶體是靠導電膠連接基座和晶片的。導電膠的主要成分是銀粉和環氧樹脂。環氧樹脂在高溫下會失效。因此建議石英晶體應避免在150℃以上長時間存放。
